Daca aveti un sistem format din panouri fotovoltaice si invertor Huawei din gama SUN2000, acest tutorial va ajuta pas cu pas in conectarea cu o automatizare din gama S de la NIBE care are ModBus TCP integrat (valabil pentru SMO S40, VVM S320, VVM S330, SVM S332, S1255, S1256, S1155, S1156).

Inainte de toate ne asiguram ca exista o legatura in retea intre echipamente, echipamentele sunt capabile sa comunice intre ele prin reteaua interna a casei.

Inverterul Huawei e conectat la reteaua casei (ex: routerul furnizat de provider) prin WiFi sau cablu de retea LAN (recomandat).

Automatizarea NIBE este si ea conectata la reteaua casei, tot via WiFi sau cablu de retea LAN (recomandat).

Aplicatia Fusion Solar de la Huawei este gratuita si poate fi descarcata din App Store sau Google Play, in functie de tipul telefonului.

Este important ca aceste functii sa fie activate din interfata inverterului Huawei, in multe cazuri acestea nu sunt activate si trebuie intrat in invertor de unde trebuie activate astfel:

– meniul Services / Commission Device  si conectare locala la invertorul Huawei SUN2000  utilizand parola de acces a invertorului  pentru nivelul Instalator (installer)

– meniu Set / Communication configuration / Dongle parameter settings / Modbus TCP   : Connection  = Enable (unrestricted)

– meniu  Set / Communication configuration / RS485 / RS485_1 si verificare parametrii de comunicare :

Baud rate              9600

Protocol type        Modbus

Com address        1

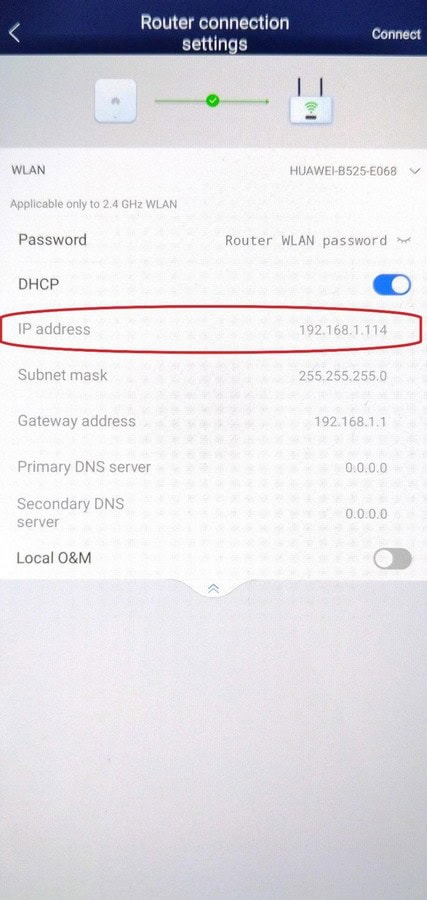

– meniu Set / Communication configuration / Router connection settings / FE connection (pentru conectare prin cablu) sau WLAN connection (pentru conectare wi-fi) si identificare IP.

ATENTIE: Se recomanda ca IP-ul inverterului sa fie setat manual, si nu lasat automat prin DHCP.
In acest tutorial noi am folosit un IP fix setat (de exemplu 10.0.0.42), acest IP poate diferi in functie de reteaua dvs interioara si setarile routerului de internet al furnizorului, adresele pot fi din clasa 192.168.1.x sau 192.168.100.x.

Este bine sa verificati ca IP-urile din reteaua dvs interna sa fie din aceiasi clasa.

Recomandam ca inverterul cat si pompa de caldura sa fie conectate prin cablul UTP Ethernet la reteaua interna, acesta are un timp de raspuns de 0 ms, si reprezinta un flux de date stabil, in comparatie cu o conectare prin reteaua WiFi, care este afectata de numarul utilizatorilor conectati, de prezenta altor retele WiFi in zona, etc.

In unele cazuri conectarea prin extendere WiFi poate cauza sincope in comunicarea dintre inverter si automatizarea NIBE.

– meniul 7.5.12.1    Accesorii TCP/IP Modbus = activare modbus PV

– meniul 7.5.12.2    Adaugare invertor

model SUN 2000

nume invertor    Huawei (sau orice alt nume)

IP (static)             Adresa IP a invertorului selectata la pasul anterior (exemplu:  10.0.0.42)

Port                      502 (standard)

ID unitate            1

meniul 5.12.2 Stare  = conectat

apare la cateva secunde dupa configurarea de la punctul 2 daca se realizeaza comunicatie

sau

meniul 1.11.8 PV Solar afiseaza seria si parametrii de functionare al invertorului

Acum automatizarea inteligenta de la NIBE comunica cu invertorul solar, si stie cand si cata energie electrica se produce.

Astfel vom putea activa functii care va ajuta pompa de caldura sa foloseasca eficient energia produsa.

– meniul 4.2.2 Energie solara – se activeaza functiile ce vor fi afectate de productia solara (incalzire, racire, apa calda, piscina) si intrarea pentru contorul de energie al consumatorilor casei.

– meniul 7.4.Intrari / iesiri selectabile activare releu programabil (Aux 10 sau Aux 11) pentru comanda consumatorilor suplimentari utilizand energia solara disponibila.

Pentru informatii si suport nu ezitati sa ne contactati oricand la service@nibe.ro sau pe WhatsApp la 0730 206 206
