Daca aveti un sistem format din panouri fotovoltaice si invertor FRONIUS, acest tutorial va ajuta pas cu pas in conectarea cu o automatizare din gama S de la NIBE care are ModBus TCP integrat (valabil pentru SMO S40, VVM S320, VVM S330, SVM S332, S1255, S1256, S1155, S1156).

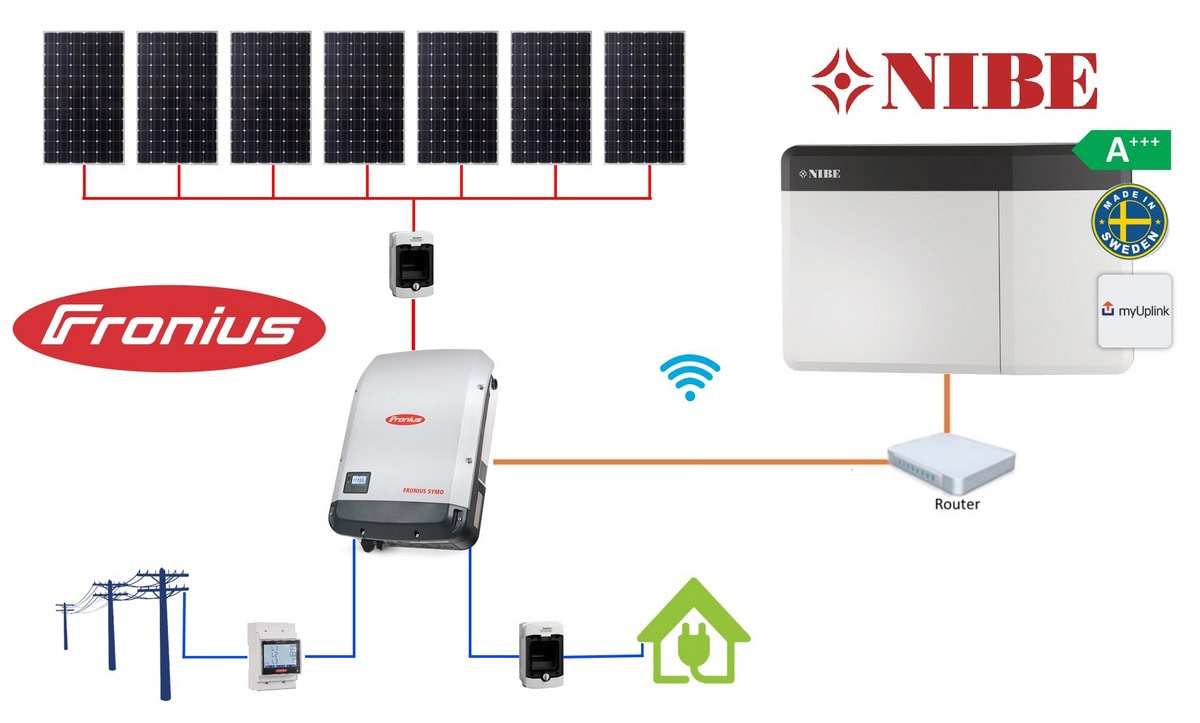

Inainte de toate ne asiguram ca exista o legatura in retea intre echipamente, echipamentele sunt capabile sa comunice intre ele prin reteaua interna a casei.

Inverterul Fronius e conectat la reteaua casei (ex: routerul furnizat de provider) prin WiFi sau cablu de retea LAN (recomandat).

Automatizarea NIBE este si ea conectata la reteaua casei, tot via WiFi sau cablu de retea LAN (recomandat).

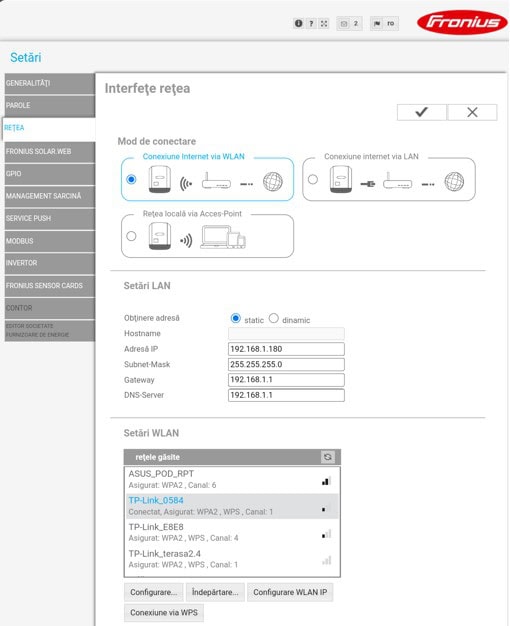

In aplicatia web Fronius se acceseaza meniul > Setari si se selecteaza submeniul  > Retea

In acest submeniu
– se alege modul de conectare la internet al invertorului (conexiune via WLAN)
– se seteaza reteaua WLAN
– se selecteaza adresa IP static

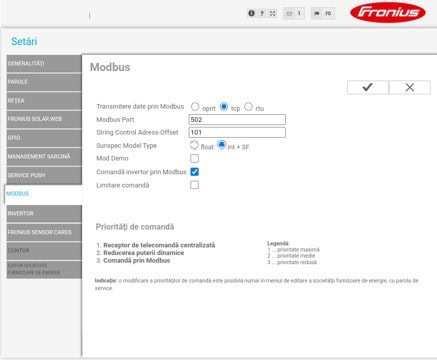

Se selecteaza submeniul MODBUS si se fac urmatoarele setari
– transmitere de date pornit tcp
– port 502
– Sunspec model Type int+SF
– Comanda invertor prin Modbus activata

Daca pompa de caldura nu a fost conectata inca la internet, se realizeaza aceasta conexiune din meniul 5 Racord submeniul 5.2 Setari retea.

Se alege aceeasi retea wi-fi la care a fost conectat invertorul solar  si se introduce parola de acces in retea utilizanda tastatura virtuala de pe ecranul pompei de caldura.

Se verifica in meiul 5.1 MyUplink ca starea conexiunii sa fie Conectat.

Nota : Poate dura pana la 30 min. ca sa se stabilizeze conexiunea. Daca dupa acest timp conexiunea nu este realizata va recomand sa deconectati routerul pentru 20 min. sa apoi sa reincercati procedura de conectare a pompei

Daca pompa de caldura este deja conectata la internet atunci sa verifica daca este aceeasi retea wi fi ca a invertorului solar. Eventual se schimba reteaua fie in pompa fie in invertorul solar astfel incat ambele echipamente sa fie conectate la aceeasi retea.

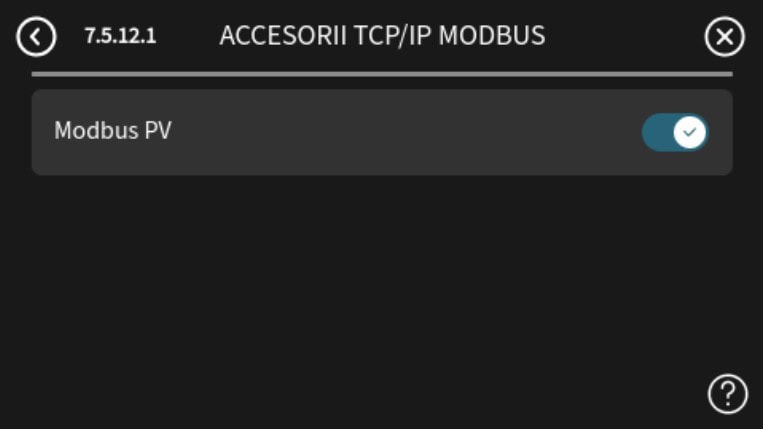

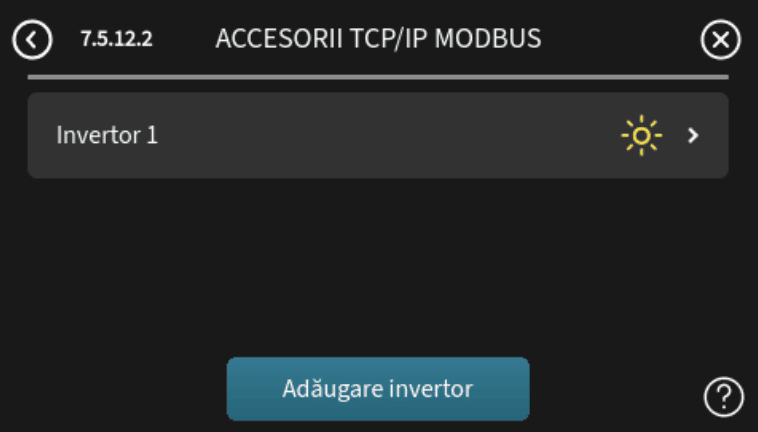

Se verifica de asemenea in meniul 7.5.12.1 Accesorii TCP/IP Modbus = activare modbus PV

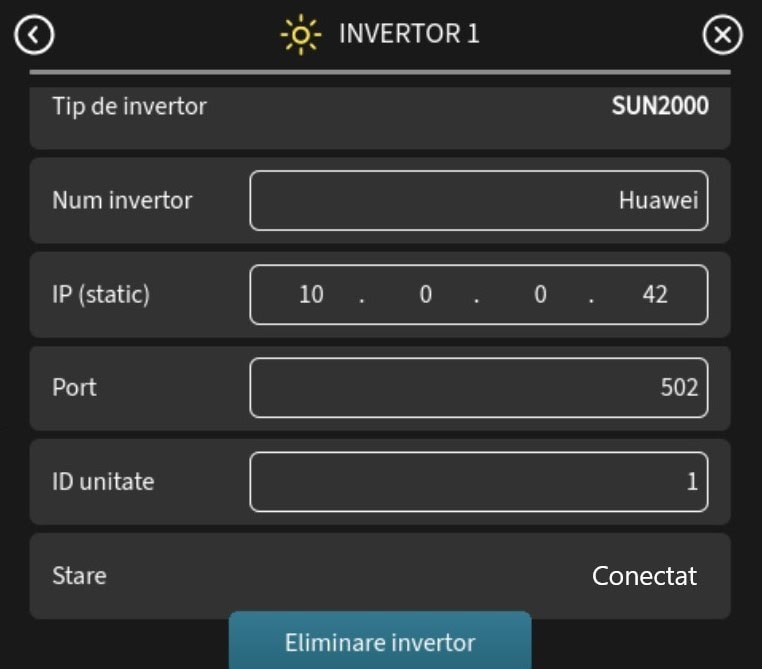

meniul 5.12.2 Stare  = conectat

apare la cateva secunde dupa configurarea de la punctul 2 daca se realizeaza comunicatie

sau

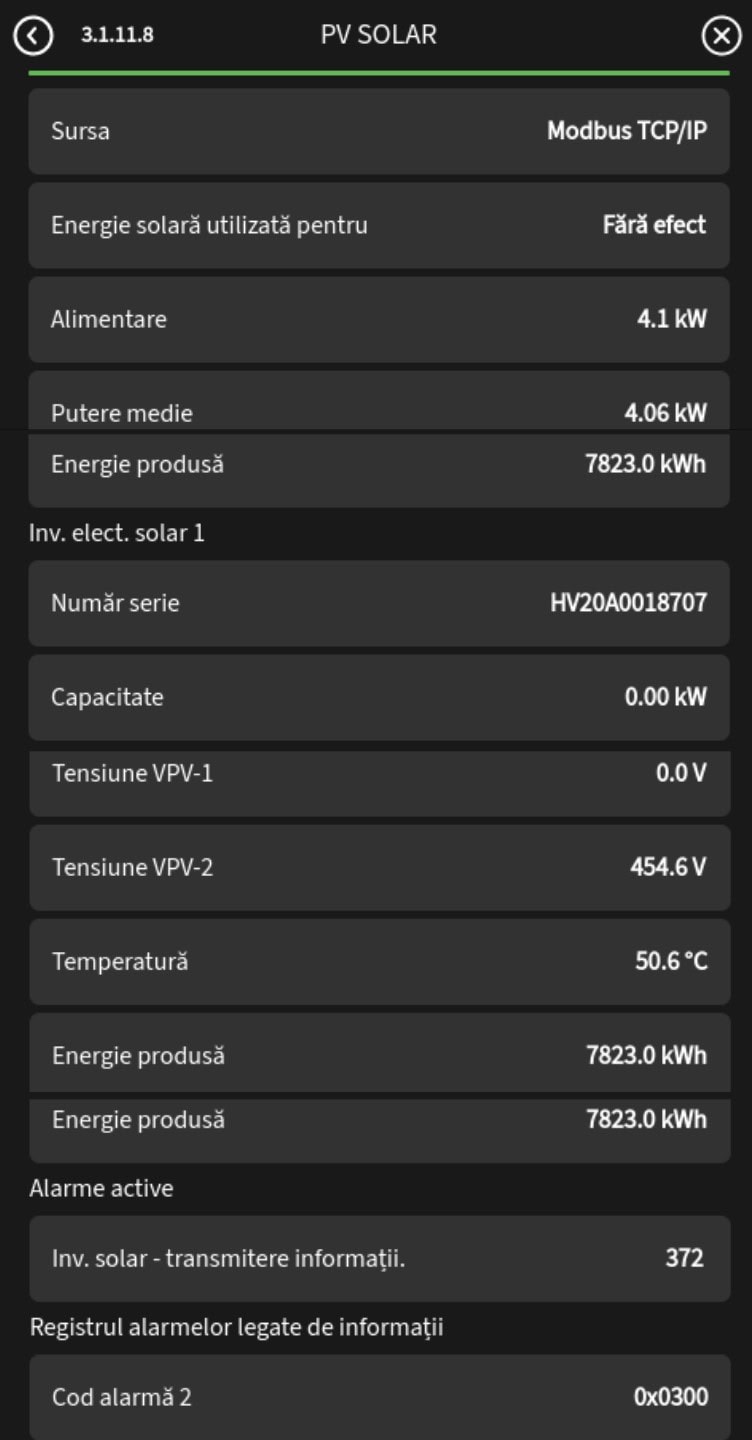

meniul 1.11.8 PV Solar afiseaza seria si parametrii de functionare al invertorului

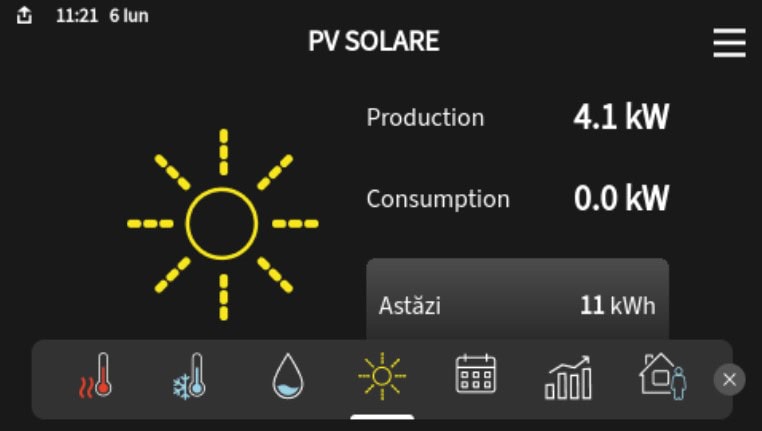

Acum automatizarea inteligenta de la NIBE comunica cu invertorul solar, si stie cand si cata energie electrica se produce.

Astfel vom putea activa functii care va ajuta pompa de caldura sa foloseasca eficient energia produsa.

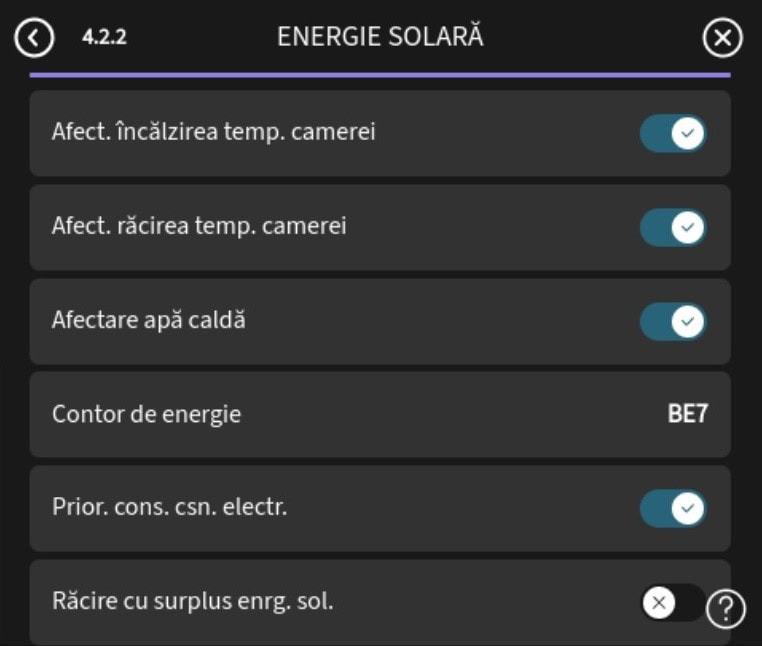

– meniul 4.2.2 Energie solara – se activeaza functiile ce vor fi afectate de productia solara (incalzire, racire, apa calda, piscina) si intrarea pentru contorul de energie al consumatorilor casei.

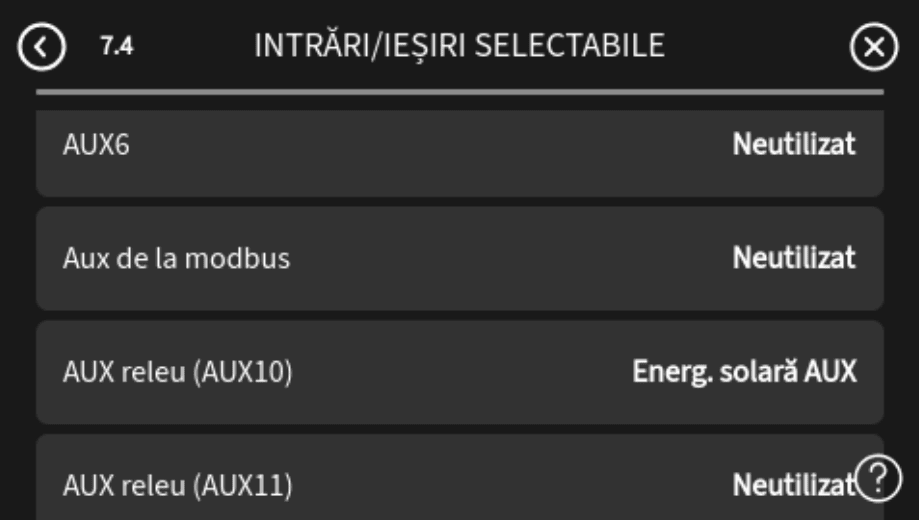

– meniul 7.4.Intrari / iesiri selectabile activare releu programabil (Aux 10 sau Aux 11) pentru comanda consumatorilor suplimentari utilizand energia solara disponibila.
